IT6152 - MIPI DSI 轉 DisplayPort 1.4 / eDP

產品概述

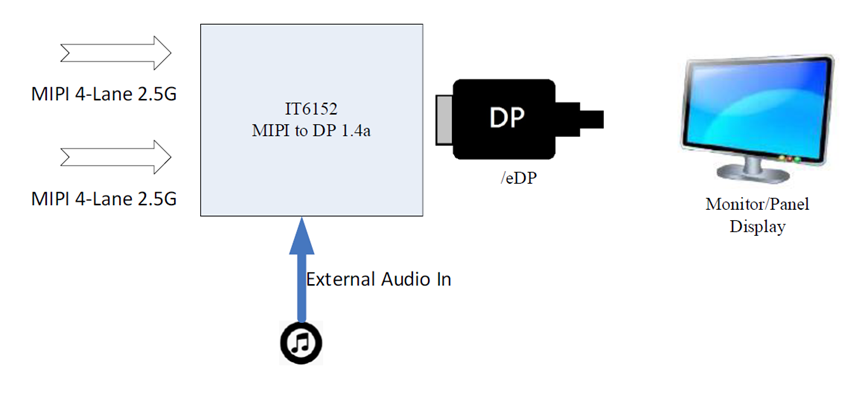

IT6152 是一款高效能、低功耗的 MIPI-to-DisplayPort 晶片，具備兩組 MIPI 接收端與一組 DisplayPort 傳輸端，可支援單通道或雙通道 MIPI 輸入，轉為單一 DisplayPort 1.4 或 eDP 輸出。每組 MIPI 接收端支援 1 / 2 / 4 lanes，並提供 lane 對調（lane swap）與正負訊號反轉（PN swap）功能，有助於 PCB 配線彈性。

內建的 MIPI 接收器相容於 D-PHY 2.0 與 DSI-2 v2.0 規範，雙通道輸入模式下總頻寬可達 20 Gbps（每 lane 最快 2.5 Gbps）。支援的 MIPI DSI 格式包含：

Packed-pixel stream：RGB（16/18/24/30/36-bit）、YCbCr422（16/20/24-bit）、YCbCr420（12-bit）
Loosely-packed-pixel stream：RGB（18-bit）、YCbCr422（20-bit）

支援 sync pulse 與 sync event 兩種同步封包類型，水平與垂直同步（HSync/VSync）可依面板設定或透過韌體產生。支援最高 36-bit 色彩深度，可穩定處理未壓縮或壓縮的高畫質影像。
DisplayPort 傳輸端相容 DP 1.4a，支援 HDCP 1.3 / 2.3，並整合色彩空間轉換與抖動處理功能，可對輸出格式進行最佳化。晶片亦支援 VRR（Variable Refresh Rate），可搭配動態影像應用。

在音訊部分，IT6152 支援最多 8 聲道 I²S 輸入，取樣率最高可達 192 kHz、取樣深度達 24 bit，可直接接軌主流音訊解碼器（audio codec）進行系統整合。多聲道音訊預設透過多組 I²S 傳輸，也支援以 TDM 模式由單一 I²S 傳送 4 / 6 / 8 聲道 LPCM 音訊。S/PDIF 輸入亦可支援壓縮音訊至 192 kHz。另支援 DSD 輸入（Direct Stream Digital），適用於 SACD 類應用，最高達 8 聲道 / 88.2 kHz。高位元率音訊（HBR）可透過四組 I²S 或 S/PDIF 輸入，支援最高 765 kHz 採樣率，並可整合至 DisplayPort 音訊資料流中一併輸出。

IT6152 內建 MCU 與 Flash，支援透過 PCSCL / PCSDA 介面執行 ISP 韌體更新。使用者無需額外配置外部 MCU 或 SPI Flash，有助於降低 BOM 成本與簡化電路板設計。
